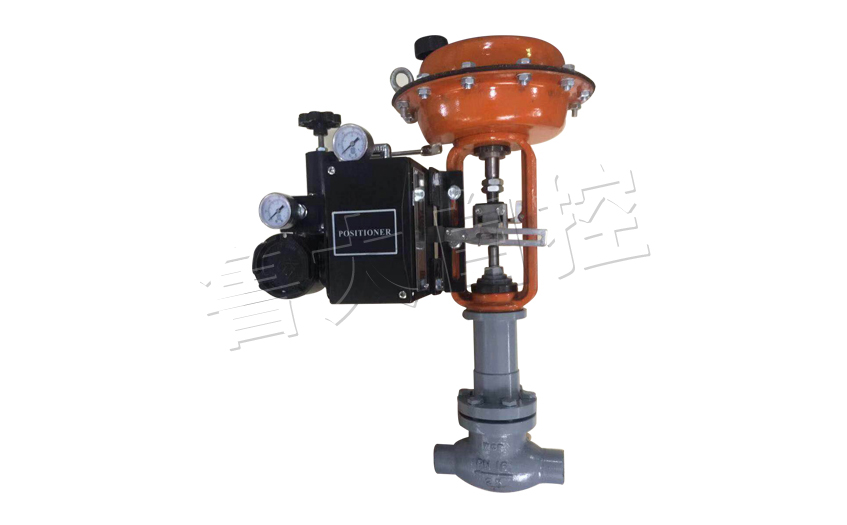

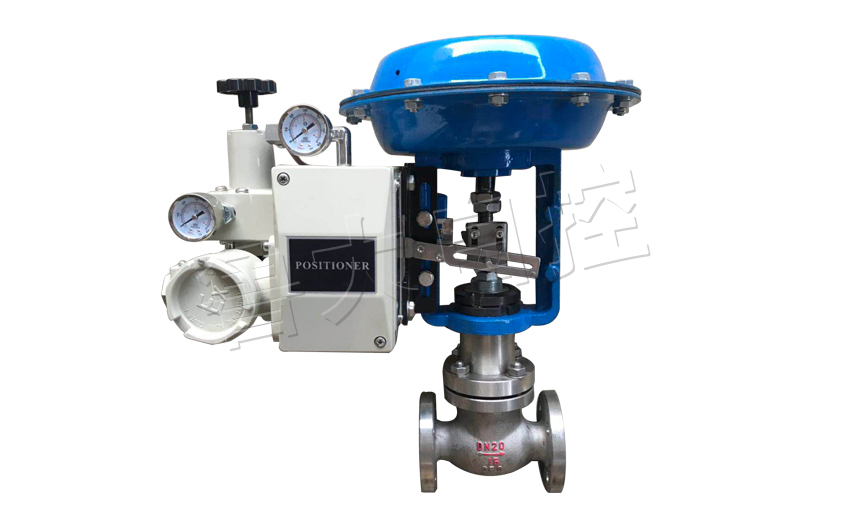

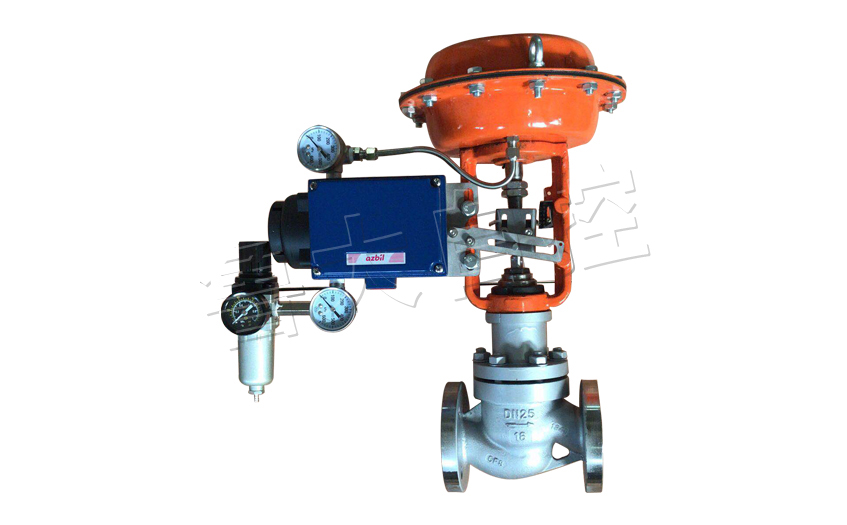

氣動單座調節閥 ZXP

ZXP的新系列氣動薄膜單座控制閥具有出色的導向結構和多個彈簧執行器。具有結構緊湊，重量輕，動作靈敏，流體流道為S型，壓降損失小，閥容量大，流量特性精確，裝拆方便的優點。等等它廣泛用于精確控制氣體和液體等介質，過程參數（例如壓力，流量，溫度和液位）保持在給定值。特別適用于泄漏壓力小，壓差小的工作場合。

該系列產品有標準型，散熱器型，低溫型，可調切口型，波紋管密封型，護套絕緣型等。產品的標稱公稱壓力為PN（Mpa）1. 6、 4.0，6. 4、 10.0;閥體直徑范圍DN（mm）20?200。適用的流體溫度為-196°C?+560°C各種程度。泄漏標準為IV級，V級和V1級。流動特性具有直線和相等的百分比。有多種規格可供選擇。

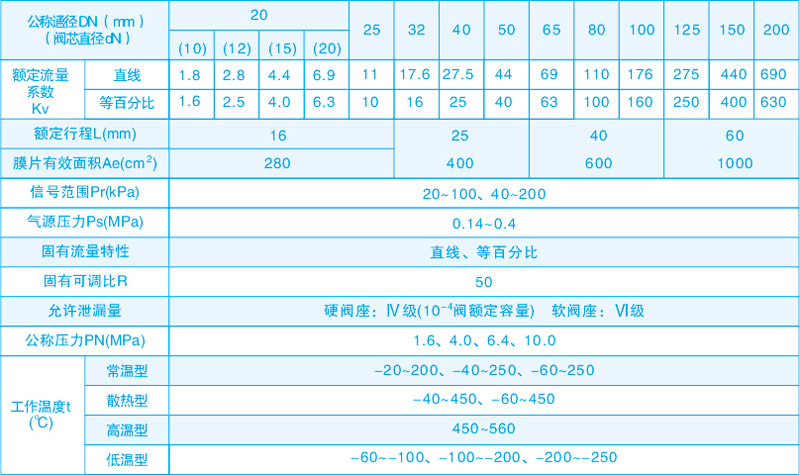

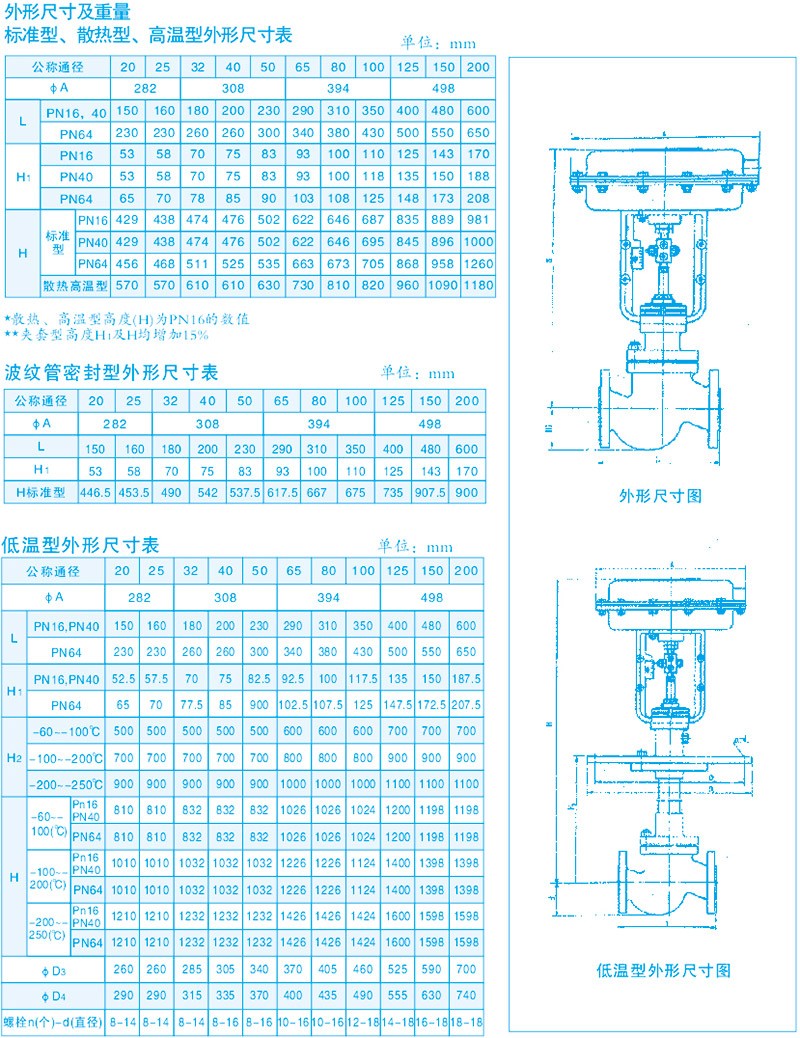

連接尺寸及標準

·連接方式：法蘭（標準型）

            螺紋、焊接（須用戶指定）

·法蘭標準：PN16鋼制法蘭按GB/T9113.1

            PN40、64、100鋼制法蘭按GB/T9113.2

·密封面型式：PN16為凸面

              PN40、64、100為凹凸面，閥體為凹面

·法蘭端面距：GB12221-89

·薄膜執行機構氣信號接口：內螺紋M16×1.5

*連接方式：間體法蘭及法蘭精面距離可以按用戶指定的標準制造。

如：ANSI、JIS、JPI等標準。

主要零件材料

閥體、閥蓋：HT200，ZG230-450

                    ZG1Cr18Ni9Ti

閥芯、閥座：1Cr18Nl9Ti，司鈦萊合金堆焊

軟密封閥芯：增強聚四氟乙烯

填料：聚四氟乙烯、柔性石墨

波紋管：1Cr18Ni9Ti

墊片：橡膠石棉板、10、1Cr18Ni9Ti、

石棉纏繞墊片

膜蓋：A3

波紋膜片：丁腈橡膠夾增強滌綸織物

彈簧：60Si2Mn

閥桿、推桿：2Cr13、1Cr18Ni9Ti

襯套：2Cr13

特色功能

·單座上控制閥，結構緊湊，零件少，維修方便。

·金屬閥芯適用于各種工作場合，達到V級泄漏標準，ZXPQ型軟密封結構閥芯符合Vl級泄漏標準。

·閥體是根據流體原理設計的，用于同一截面的低流動阻力流道，公稱流量系數增加了30％。

·可調范圍大，固有可調比為50。

·執行器采用多彈簧結構，高度降低30％，重量降低30％。

ZXPV波紋管密封式調節閥在活動閥桿上形成完整的密封，以阻止流體泄漏。

·ZXPJ型調節閥配備有一個隔熱套，用于流體冷卻，結晶和固化而造成堵塞的場合。

訂貨須知

訂貨時請用戶提供以下資料：

·調節閥名稱、型號

·公稱通徑(mm)

·公稱壓力(MPa)

·額定流量系數（Kv)

·固有流量特性

·介質名稱

·工作溫度及范圍

·整機作用方式

·閥體、閥內件及填料材質

·所配附件

·夾套調節閥須注明載熱體接口形式及尺寸

·低溫調節閥須注明保溫長度，冷箱連接方式

·防爆要求

·其它特殊要求
