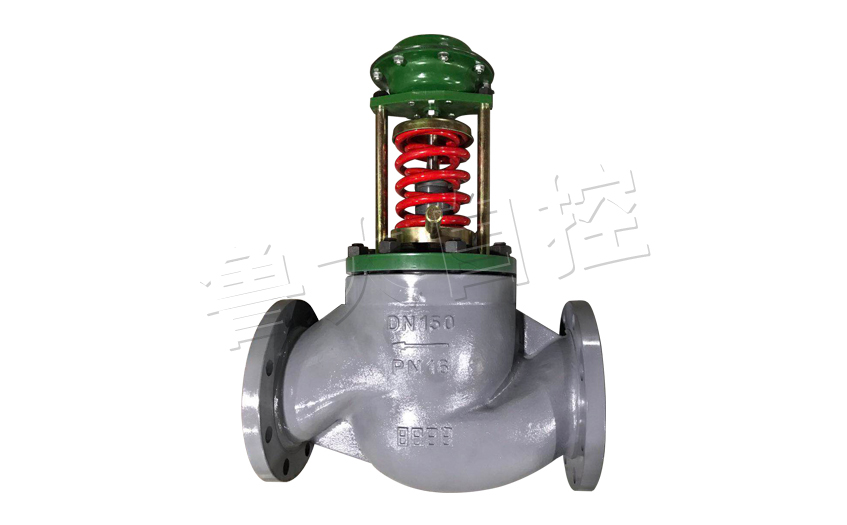

自力式壓力調節閥的節流作用

工業生產活動總需要自力式壓力調節閥，該調節閥比其他閥有很大優勢。 可知自力式壓力調節閥是輸出壓力低于輸入壓力、輸出壓力穩定的壓力控制閥。 氣壓系統和設備的工作空氣供給壓力穩定，不受輸出空氣流量的變化和壓縮空氣源的壓力變動的影響。 因此，任何溢流閥的結構都必須包括降低壓力的節流機構和保持壓力的機構。

在節流作用下，減壓閥高壓室的氣流通過狹窄部分到達低壓室時，自力式壓力調節閥會引起壓力下降。 在氣壓減壓閥中，閥體和閥座結構為了實現狹窄的截面，一般作為節流裝置使用。

自力式壓力調節閥的節流作用使氣流以較小的橫截面高速流動，也就是說壓力變成氣體的動能。 氣流進入低壓室后，氣流的摩擦會消耗一部分氣體的動能。 因此，停滯期間空氣壓力不能完全恢復，空氣程度的微小下降可能飽和。 這種情況下，水分凝結，花費時間的話，減壓閥的零件會生銹。 因此，在減壓閥部件的表面涂上防腐蝕層，或者用防腐蝕材料制成。

自力式壓力調節閥常用的QTY型減壓閥的結構示意圖。 手柄1順時針旋轉時，壓力調整彈簧2、3被按下，膜片5和閥軸7被按下，進氣閥體8打開，輸出氣壓。 同時，輸出氣壓經由反饋管道6作用于膜片5，產生向上的推力。 該推力總是試圖關閉節氣門通道，降低輸出壓力。 這種效果稱為負反饋。 作用于隔膜的反饋力與彈簧力平衡時，溢流閥具有一定的壓力輸出。 反饋管道的主要功能是提高減壓閥的調壓精度。 另一個功能是改善溢流閥的動態性能。 負載急劇變化或不規則變化時，反饋管道會減小輸出壓力的變動，因此請避免振動。
